Com el làser de femtosegon està revolucionant el disseny i la fabricació de la il·luminació automotriu

La tendència cap a la miniaturització

Què és un làser de femtosegon i per què és únic?

Un làser de femtosegon emet polsos ultracurts (1 fs = 10^-15 segons). Aquests polsos són tan breus que no generen efectes tèrmics durant el gravat. En canvi, els làsers de nanosegon emeten polsos més llargs (1 ns = 10^-9 segons), cosa que provoca efectes tèrmics com rebaves, formes incontrolades, arrodoniment de vores i acabats superficials deficients.

Això fa que els làsers de nanosegon no siguin adequats per a la indústria de la il·luminació, on es requereixen acabats superficials d’alta qualitat, vores definides i una precisió extrema en les micro òptiques per assolir els valors fotomètrics simulats en el software de disseny òptic per a peces injectades.

Què impliquen aquests polsos ultracurts en termes pràctics?

• Sense rebaves, sense fusió, sense zones afectades per calor.
• Vores nítides.
• Precisió extrema, amb característiques en el rang de micres.
• Compatible amb gairebé qualsevol material.

Aquestes característiques fan que el gravat amb làser de femtosegon sigui la solució perfecta per a indústries que requereixen detalls microscòpics mantenint l’escalabilitat industrial en motlles, com la il·luminació automotriu.

Oblida’t del desgast d’eines o elèctrodes: el procés amb làser de femtosegon és altament estable, sense desgast i garanteix resultats consistents i repetibles.

Trencant les barreres de fabricació

Avui dia, les màquines làser de femtosegon de 5 eixos ens permeten gravar microestructures i textures contínues en superfícies 3D de peces grans i pesades, motlles o eines, un fet impossible amb tecnologies anteriors.

El procés és totalment digital, cosa que significa que podem aplicar qualsevol patró a qualsevol àrea, assegurant una reproduïbilitat perfecta. Això és especialment avantatjós en el gravat de motlles, on l’escalabilitat es converteix en un gran benefici: un cop una microestructura es grava en un motlle, es replica en cada peça injectada.

És sostenible?

La tecnologia làser de femtosegon no només es tracta de precisió, sinó que també és una solució de fabricació més ecològica:

• Baix consum energètic: utilitza fonts làser de baixa potència.
• Zero residus químics: sense àcids, dissolvents ni residus perillosos.

Amb beneficis que s’extenen a les peces injectades i al sistema òptic:

• Reducció de material: gràcies a les noves possibilitats que permet el gravat de microòptiques.
• Major eficiència: en les peces injectades per a aplicacions d’il·luminació.
• Fàcil reciclatge: materials monocapa sense necessitat de làmines addicionals.
• Eficiència de materials: les textures funcionals poden reduir la necessitat de recobriments o pintures, donant lloc a un producte final més sostenible.

Làser de femtosegon en la indústria de la il·luminació

Les possibilitats de disseny i funcionalitat són pràcticament il·limitades, especialment en la il·luminació automotriu. Podem gravar microestructures de forma lliure i micro òptiques en eines de producció o prototips, assolint detalls més petits i millors toleràncies que amb tecnologies convencionals.

Algunes aplicacions d’aquesta tecnologia inclouen:

• Difusió de llum amb patrons superficials atractius.
• Direcció de la llum a zones específiques.
• Gravat de microestructures gairebé invisibles per a guies de llum o cortines de llum.
• Creació de superfícies antireflectants directament en peces injectades mitjançant el gravat del motlle.

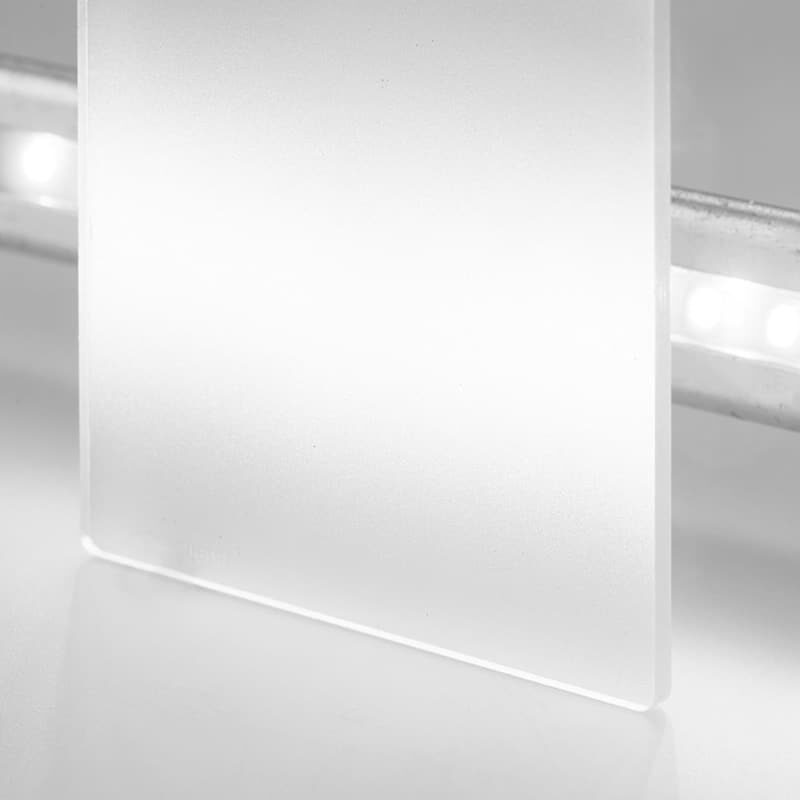

Necessites difusió de llum en material transparent? La difusió controlada amb reproduïbilitat perfecta és possible gràcies a la tecnologia Microscatt®, un procés de gravat de motlle, sense rebaves, que és independent del material i de les condicions del motlle.

Avantatge en la creació de prototips

També podem gravar microestructures, micro òptiques i textures, incloses imitacions de referències VDI, sobre prototips de PMMA utilitzant làser de femtosegon. Això permet als clients avaluar el comportament de la peça final injectada mesos abans de la producció, amb la flexibilitat de fer canvis de disseny sense afectar els terminis de lliurament ni incórrer en modificacions costoses del motlle.

Exemple en cotxe de producció: Cupra Formentor i Cupra León

Els enginyers de Cupra volien evolucionar de línies uniformes a superfícies, permetent dissenys òptics tridimensionals. A Microrelleus, vam utilitzar tecnologia làser de femtosegon per gravar milers de microprismes, assegurant una distribució homogènia de la llum des d’una font de llum perpendicular, una innovació present en el disseny del pilot posterior del Cupra Formentor i del Cupra León.

El procés és senzill:

1. El client (o l’equip d’enginyeria òptica de Microrelleus) dissenya el concepte òptic amb estructures microòptiques.
2. Els enginyers òptics simulen el rendiment per garantir l’efecte lumínic desitjat.
3. Es grava el motlle (o es fabrica un prototip abans).
4. S’injecta la peça final i es valida.

A continuación es pot veure les imatges del procés i el resultat final en aquest dos vehicles.

¿Vols explorar més exemples de cotxes al mercat?

Visita: veure cotxes en circulació

En alguns projectes utilitzem el làser de femtosegon per a gravar micro òptiques directament en motlles de producció. En altres, apliquem la nostra tecnologia Microscatt® per a aconseguir difusión de llum controlada i eliminar punts calents. En alguns casos, inclús combinem les dues tècniques per a optimitzar el rendiment òptic.

Conclusió: una autèntica revolució industrial

La tecnologia làser de femtosegon no és només una evolució, és una revolució. Representa el pas natural des de les tecnologies convencionals fins a l’escala micro, permetent als fabricants assolir nivells de precisió, escalabilitat i funcionalitat abans inassolibles, amb resultats consistents i repetibles.

La miniaturització és el futur, i el làser de femtosegon és la clau per desbloquejar el seu màxim potencial de manera fiable i eficient.
